PRIMEROS
ACELERADORES
Los aceleradores y los detectores de partículas son los
microscopios que permiten adentrarse en lo más profundo de la materia. La
sonda o proyectil es una partícula dotada de la energía necesaria para que
su longitud de onda sea comparable al tamaño de los detalles que se
quieran estudiar. Cuanto más grande sea la energía de la sonda, menor será
su longitud de onda, tal y como se puede deducir de la relación de De
Broglie.
La naturaleza pone a nuestro alcance diversos tipos de
proyectiles, algunos de energía muy grande. Por ejemplo, las partículas
emitidas por ciertos elementos radiactivos pueden tener energías hasta
unos pocos MeV(1). Lanzando estos
proyectiles sobre los átomos se descubrió la existencia de los núcleos,
que tienen dimensiones del orden del fermio o del femtómetro (10-15 m). Para conocer
la estructura de las partículas elementales es necesario disponer de
energías superiores al GeV.
La radiación cósmica contiene partículas con
energías que pueden llegar a 1020 eV, una energía
enorme que es un millón de veces la energía alcanzada en los aceleradores
actuales. Pero los rayos cósmicos tienen muchos inconvenientes para ser
usados como proyectiles: tipos de partículas desconocidas, intensidad
débil, gran dispersión en energía... Por esta razón a principios de los
años treinta se construyeron los primeros aceleradores de partículas, para
obtener haces intensos y controlables de proyectiles con una energía
desconocida.
El progreso realizado desde entonces ha sido considerable.
Además, concentran una gran cantidad de energía en un pequeño volumen, y
ésta se puede materializar en nuevas partículas: es una consecuencia de la
famosa ecuación de Einstein E=mc2. En este
sentido, los “microscopios” a los que nos referíamos son un poco
especiales: muy a menudo se trata de destruir las estructuras, creando
otras nuevas para profundizar en la estructura íntima de la
materia.
Los aceleradores más sencillos son los electrostáticos,
que se basan en la aplicación de una diferencia de potencial entre una
fuente de partículas cargadas y un blanco fijo. El primero de estos
aceleradores se construyó en 1932, y aceleraba iones pesados hasta 600
KeV. Un gran número de este tipo de aceleradores todavía están hoy en
servicio y su principal mérito es acelerar cualquier tipo de partícula
cargada con una pequeña dispersión de energía. Su límite estriba en la
alta tensión, a causa de los fenómenos de descarga. Este inconveniente
desaparece utilizando para acelerar un campo eléctrico variable de alta
frecuencia o de radiofrecuencia sobre la trayectoria que recorre la
partícula. Es lo que se conoce con el nombre de acelerador lineal
basado en campos de radiofrecuencia. El primero, construido en el
año 1931, aceleró iones de mercurio a 1.26 MeV.
Esta tecnología estaba
limitada en la época porque no se podían alcanzar altas frecuencias. Pero
la puesta a punto del radar en la Segunda Guerra Mundial dio acceso a
frecuencias más elevadas. En 1948 se construyó un acelerador lineal de
protones a 32 MeV utilizando frecuencias de 200 MHz. Desde entonces las
frecuencias no han hecho sino aumentar. Este campo eléctrico de alta
frecuencia está pulsado para limitar la frecuencia máxima deseada. El haz
procedente de un acelerador lineal será por tanto pulsado. En la
actualidad se utilizan sobre todo como inyectores de otros aceleradores.
El mismo año 1932 aparecieron los aceleradores circulares. En el
ciclotrón se utiliza un campo magnético uniforme e independiente
del tiempo para acelerar partículas cargadas, que se mueven en un plano
perpendicular al campo magnético describiendo una espiral, cuyo radio
aumenta con la energía. Los ciclotrones producen un haz continuo, pero su
energía está limitada a una pequeña fracción de la masa de los
proyectiles. Actualmente son los aceleradores más utilizados en medicina,
pero se han abandonado para la investigación en física. El problema es que
la trayectoria de las partículas es una espiral, cuyo radio aumenta cada
vez más, por lo que es necesario un campo magnético en un volumen cada vez
mayor. La alternativa es utilizar electroimanes, repartidos a lo largo de
la trayectoria, para dar una aceleración centrípeta a las partículas y
mantenerlas en una órbita cerrada. El primer sincrotón se construyó
en 1952, y aceleraba partículas hasta 3 GeV. En la actualidad se llegan a
energías de 1 TeV por protón.
En los dos tipos de aceleradores
considerados, el blanco está siempre fijo. La energía disponible para la
creación de nuevas partículas es una pequeña fracción de la energía del
proyectil, mientras que el resto se manifiesta en forma de energía
cinética después de la colisión. Se puede ganar mucha más energía si el
blanco está también en movimiento y si la colisión es frontal o casi
frontal. Este nuevo tipo de aceleradores se llama colisionador, y
es el que se utiliza actualmente en física de altas energías. Para dos
partículas de igual masa y energía se puede doblar la energía de la
colisión. Por ejemplo, un colisionador protón-antiprotón de 630 GeV es
equivalente a un sincrotón de protones de blanco fijo de 212 TeV. En el
CERN está instalado el LEP (Large Electronic Positron). Comenzó a
funcionar en el 1989 haciendo colisionar electrones y positrones a 45 GeV
por haz. La energía ha ido aumentando hasta los actuales 103 GeV por haz.
A finales del 2000 se desmanteló para ubicar en su túnel el nuevo LHC
(Large Hadron Collider) donde se producirán colisiones protón-protón a 7
TeV por haz. Desafortunadamente, aumento de energía significa también
aumento de tamaño y por tanto aumento de costos.
Los primeros ciclotrones
eran pequeños, y su inventor construyó incluso uno de demostración que le
cabía en una mano. Se puede observar en una vista aérea de
los alrededores del CERN, con el dibujo de una circunferencia de unos 27
km, que corresponde al LEP. El nivel tecnológico necesario para
desarrollar estos aceleradores es cada vez más alto. En el caso del LHC
todos los imanes serán superconductores que llegarán a campos magnéticos
de 9 teslas. Eso hará que el tipo de funcionamiento sea totalmente
diferente del LEP, donde sólo una pequeña parte de los imanes son
superconductores.
Por otra parte, se debe decir que de este nivel se
beneficia tanto la industria como la sociedad en general. El ejemplo más
significativo es el de la World Wide Web, que nació como un medio de
comunicación para los físicos y que hoy utiliza todo el mundo. Aunque
parezca increíble, este gran aparato es muy sensible a efectos externos
insospechados. Por ejemplo, el paso de los trenes de alta velocidad o
incluso las mareas lunares se deben tener en cuenta para calibrar y
controlar la energía de las partículas.
Antes de entrar en un
acelerador como el LEP, las partículas salen de una
fuente de iones, electrones, positrones o protones, y pasan por los
sistemas de inyección que las aceleran antes de entrar en la cámara de
vacío. Esta es como una cañería por la cual circulan las partículas. Se
tiene que hacer el vacío para evitar que las partículas aceleradas
colisionen con las partículas del aire. El vacío es de 10-9 torr, comparable al
vacío lunar. La cámara está rodeada de un campo magnético guía que hace
que las partículas giren en una órbita cerrada, y por un campo focalizador
para que se mantengan alrededor de la órbita ideal, para lo que deben
hacer oscilaciones laterales (radiales y verticales).
Toda partícula
cargada pierde energía al ser sometida a una aceleración. Así, en cada
revolución la partícula pierde una fracción de su energía en forma de luz:
es lo que se conoce como radiación sincrotón, de la que volveremos a
hablar al final de este ensayo. Esta pérdida indeseable de energía,
inversamente proporcional a la masa de la partícula acelerada, se debe

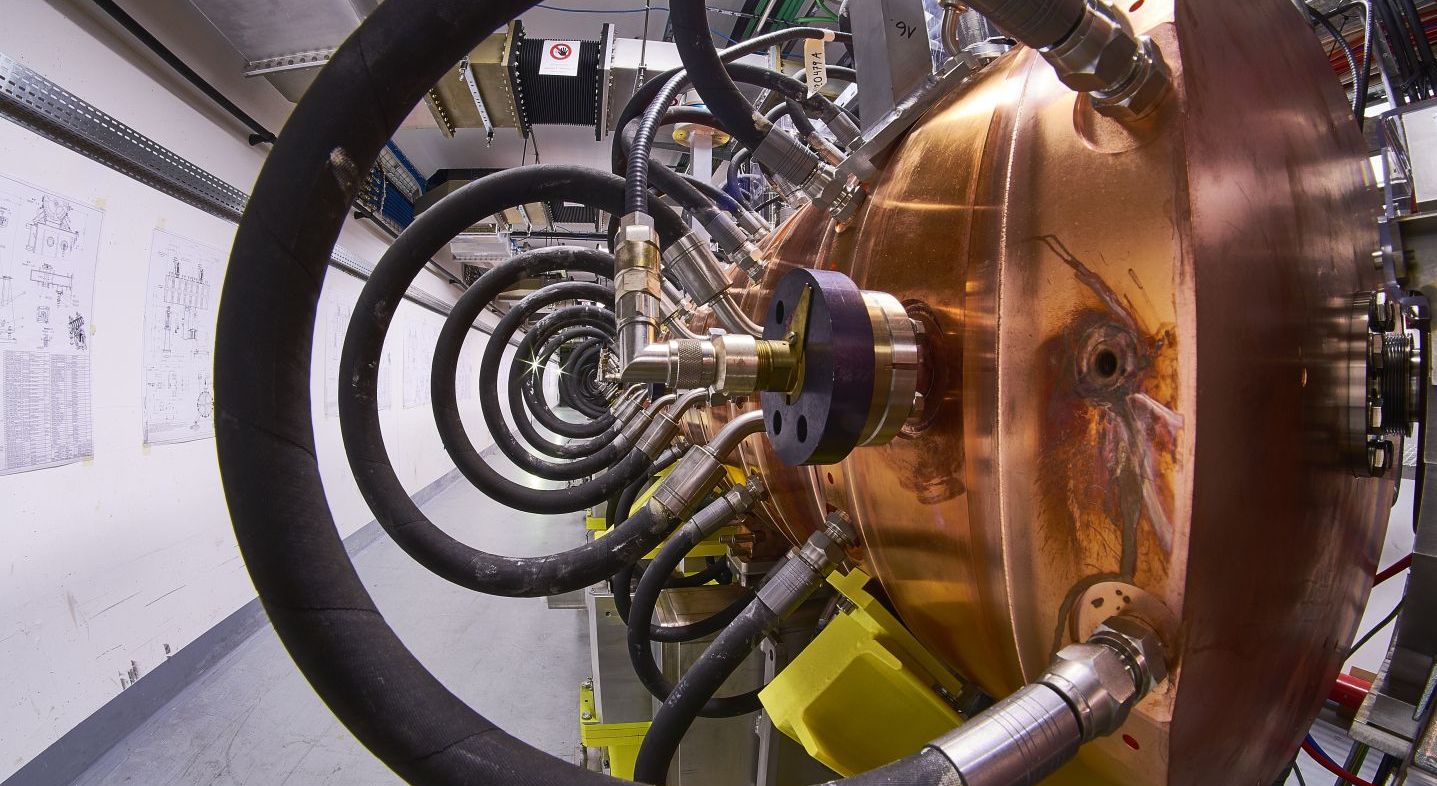

compensar cada vez con cavidades de radiofrecuencia. Lo que se hace es dar
una aceleración periódica que agrupa las partículas en paquetes, haciendo
que oscilen también longitudinalmente. Las partículas circulan en haces
formados por uno o más paquetes, con una velocidad próxima a la de la luz
en el vacío, oscilando en todas las direcciones y emitiendo radiación
sincrotón. Para las oscilaciones transversales, la amplitud de las
oscilaciones viene dada por las dimensiones de la cámara de vacío.
Así
pues, una partícula no viaja sola, sino que lo hace en paquetes, en
compañía de unas 109 partículas idénticas
en un volumen de un milímetro cúbico aproximadamente. Si todas las
partículas tienen cargas del mismo signo, la repulsión electrostática se
opone a mantenerlas en un volumen pequeño. Afortunadamente, para altas
energías próximas al GeV los efectos relativistas dominan y esta repulsión
desaparece.
Otro problema técnico es que la cámara de vacío es metálica.
Por eso, cada partícula cargada del paquete produce un campo magnético en
el metal que perturbará el movimiento de los otros paquetes de partículas
almacenadas que vengan detrás. Este efecto es similar al que experimenta
un barco cuando sigue la estela de otro, y como en este caso todas las
partículas oscilan colectivamente con una amplitud que aumenta rápidamente
con el tiempo, se debe actuar con mecanismos para controlar y suprimir
estas oscilaciones perturbadoras. En un colisionador como el LEP, circulan
por la cámara de vacío electrones y positrones que, por tanto, siguen
direcciones opuestas. Y aquí viene la parte más interesante: ¿Cómo hacer
que choquen? Los haces se mantienen en las órbitas ideales, y se hacen
coincidir en ciertos puntos de interacción que es donde se colocan los
detectores. Contrariamente a lo que se puede pensar, es difícil hacer que
colisionen: los paquetes de electrones y positrones se cruzan sin sentir
más que una distorsión mutua que modifica las órbitas respectivas.
Este
efecto es importante a densidades de corriente altas y limita lo que se
denomina la luminosidad del haz y por tanto el número de interacciones que
se pueden producir. Ocasionalmente, en cada cruce de haces, un electrón
llega a estar tan cerca de un positrón que se produce la colisión, hecho
que da lugar a una dispersión, como si se tratara de dos bolas de billar,
o bien produciendo una aniquilación que produzca nuevas partículas. La
parte más delicada es, por tanto, conseguir el máximo de colisiones en las
zonas diseñadas, donde los detectores recogerán los productos de la
colisión. En el futuro acelerador LHC se harán chocar dos haces de
protones, por lo que se han de construir dos cámaras de vacío diferentes,
haciendo que en cada una los protones viajen en sentido contrario, y
estableciendo puntos de cruce entre los dos haces.
Como ya hemos
advertido, los aceleradores circulares tienen un efecto no deseado por los
primeros usuarios: la energía de las partículas aceleradas se pierde en
forma de radiación sincrotón. Esta pérdida consiste en un haz de
luz muy intenso, emitido hacia delante en un cono que tiene un ángulo de
abertura de una decenas de microradianes, distribuido en un continuo de
longitudes de onda, desde el infrarrojo lejano hasta la región de los
rayos X, polarizado en el plano de la órbita y con un brillo que supera el
de las fuentes convencionales en un factor superior a 108. Como la luz es la sonda
más utilizada en el estudio de la materia en prácticamente todas las
disciplinas científicas, no es sorprendente que esta “pérdida” se haya
convertido en un instrumento esencial para la investigación fundamental y
que se aplique en campos muy diferentes. Por eso cerraremos este artículo
con unas referencias no exhaustivas a estas aplicaciones.
Para dar una
idea de su importancia, digamos que hoy en día los usuarios de la luz de
sincrotón ya no utilizan parasitariamente los aceleradores de la física
nuclear, sino que han construido sincrotones dedicados exclusivamente a la
producción de luz. Todos lo países avanzados (y no tan avanzados) tienen
fuentes propias y participan en proyectos de cobertura continental. Un
vistazo a la distribución europea de fuentes de luz sincrotón muestra que
al sur de la línea que une París (Francia) con Trieste (Italia), no hay
ninguna fuente nacional, hecho que muestra la urgente necesidad de
construir una. La radiación sincrotón es actualmente un instrumento
imprescindible en campos tan diversos como la investigación avanzada en
cosmética y en industria de los alimentos; en catalizadores y en problemas
de contaminación; en fibras artificiales y en productos farmacéuticos; en
microelectrónica y en micromecánica.
La lista de ejemplos no se acaba,
pero con estos ya puede verse que la capacidad de la radiación sincrotón
va mucho más allá de ser un instrumento para la pura investigación
aplicada. El acceso fácil a una fuente de luz sincrotón es imprescindible
en cualquier campo de investigación competitiva como la que practican los
países de nuestro entorno.
Por citar algún ejemplo de aplicación en
ciencia básica, nos referiremos solamente a la biología. La radiación
sincrotón ha permitido estudiar los cambios conformacionales de
macromoléculas biológicas en disolución, empleando técnicas de dispersión
de rayos X con resolución temporal, dada la estructura temporal de esta
radiación. Un campo en expansión es el relacionado con complejos
biológicos que forman estructuras bidimensionales, como las membranas; los
experimentos de difracción de rayos X a ángulos pequeños proporcionan
información directa sobre la dinámica estructural de estos sistemas en
funcionamiento, por ejemplo cuando transportan iones o pequeñas moléculas
a través de una membrana.
Consideraciones similares se pueden hacer en el
caso de los estudios de dinámica estructural de muchas otras moléculas
fibrosas, como el DNA o el tejido muscular. Un ejemplo espectacular de la
potencia de la radiación sincrotón es la manera como ha transformado la
solución de la estructura atómica de sistemas biológicos usando cristales
de moléculas macrobiológicas. La resolución de una estructura necesitaba
años de trabajo, mientras que ahora las técnicas de radiación sincrotón
permiten hacerlo, de manera casi rutinaria, en cuestión de horas. Este
enorme progreso, después de la finalización del proyecto del genoma
humano, permite contemplar de forma realista el paso al siguiente reto
científico: la determinación de la estructura de aproximadamente las
100.000 proteínas codificadas del genoma humano. Esta disciplina, que
ahora se conoce como la “proteónica”, es probable que se convierta en una
de las grandes conquistas del siglo XXI y la radiación sincrotón será uno
de los instrumentos centrales e indispensables para su éxito: El futuro de
la radiación sincrotón como instrumento de investigación será tan
brillante como la intensidad de sus propias fuentes.
