La función de una central hidroeléctrica es utilizar la energía potencial del agua almacenada y convertirla, primero en energía mecánica y luego en eléctrica. El esquema general de una central hidroeléctrica puede ser: Esquema Central Hidroeléctrica

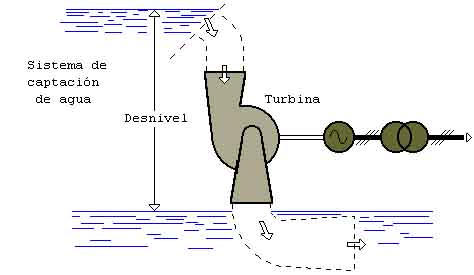

Esquema de una central hidroeléctrica

Un sistema de captación de agua provoca un desnivel que origina una cierta energía potencial acumulada. El paso del agua por la turbina desarrolla en la misma un movimiento giratorio que acciona el alternador y produce la corriente eléctrica. Las ventajas de las centrales hidroeléctricas son evidentes: No requieren combustible, sino que usan una forma renovable de energía, constantemente repuesta por la naturaleza de manera gratuita. Es limpia, pues no contamina ni el aire ni el agua. A menudo puede combinarse con otros beneficios, como riego, protección contra las inundaciones, suministro de agua, caminos, navegación y aún ornamentación del terreno y turismo. Los costos de mantenimiento y explotación son bajos. Las obras de ingenieria necesarias para aprovechar la energía hidraúlica tienen una duración considerable. La turbina hidraúlica es una máquina sencilla, eficiente y segura, que puede ponerse en marcha y detenerse con rapidez y requiere poca vigilancia siendo sus costes de mantenimiento, por lo general, reducidos.

Contra estas ventajas deben señalarse ciertas desventajas: Los costos de capital por kilovatio instalado son con frecuencia muy altos. El emplazamiento, determinado por características naturales, puede estar lejos del centro o centros de consumo y exigir la construcción de un sistema de transmisión de electricidad, lo que significa un aumento de la inversión y en los costos de mantenimiento y pérdida de energía. La construcción lleva, por lo común, largo tiempo en comparación con la de las centrales termoeléctricas. La disponibilidad de energía puede fluctuar de estación en estación y de año en año.

Tipo de Centrales Hidroeléctricas

Central Hidroeléctrica de Pasada

Una central de pasada es aquella en que no existe una acumulación apreciable de agua "corriente arriba" de las turbinas. En una central de este tipo las turbinas deben aceptar el caudal disponible del río "como viene", con sus variaciones de estación en estación, o si ello es imposible el agua sobrante se pierde por rebosamiento.
En ocasiones un embalse relativamente pequeño bastará para impedir esa pérdida por rebosamiento. El esquema de una central de este tipo puede ser el siguiente:

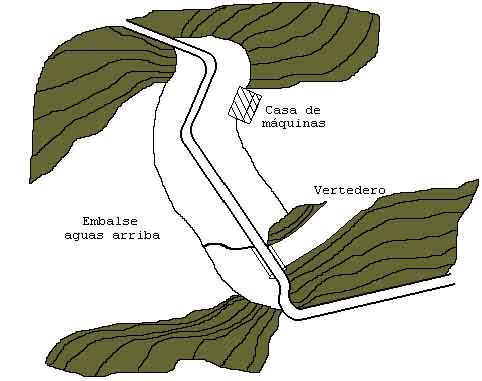

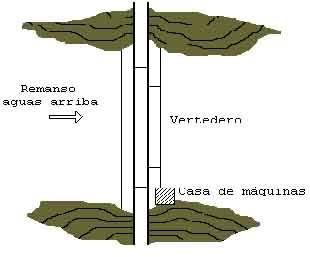

PLANTA
esquema central de pasada PLANTA

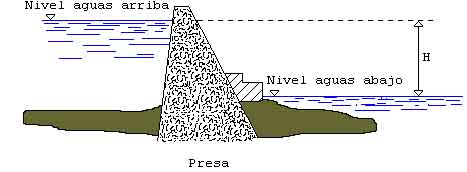

CORTE

esquema central de pasada CORTE

En la misma se aprovecha un estrechamiento del río, y la obra del edificio de la central (casa de máquinas) puede formar parte de la misma presa. El desnivel entre "aguas arriba" y "aguas abajo", es reducido, y si bien se forma un remanso de agua a causa del azud, no es demasiado grande.
Este tipo de central, requiere un caudal suficientemente constante para asegurar a lo largo del año una potencia determinada.

Central Hidroeléctrica con Embalse de Reserva

En este tipo de proyecto se embalsa un volumen considerable de líquido "aguas arriba" de las turbinas mediante la construcción de una o más presas que forman lagos artificiales. El embalse permite graduar la cantidad de agua que pasa por las turbinas. Del volumen embalsado depende la cantidad que puede hacerse pasar por las turbinas.
Con embalse de reserva puede producirse energía eléctrica durante todo el año aunque el río se seque por completo durante algunos meses , cosa que sería imposible en un proyecto de pasada. Las centrales con almacenamiento de reserva exigen por lo general una inversión de capital mayor que las de pasada, pero en la mayoría de los casos permiten usar toda la energía posible y producir kilovatios-hora más baratos. Pueden existir dos variantes de estas centrales hidroeléctricas:

La de casa de máquina al pie de la presa:
En las figuras siguientes observamos en PLANTA y CORTE el esquema de una central de este tipo:

    PLANTA

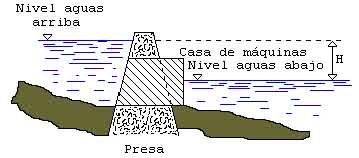

    CORTE

La casa de máquinas suele estar al pie de la presa, como ilustra el dibujo, en estos tipos de central, el desnivel obtenido es de caracter mediano.

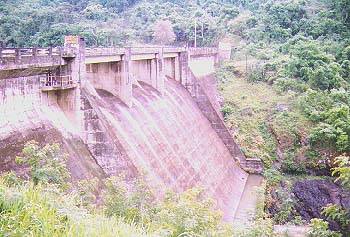

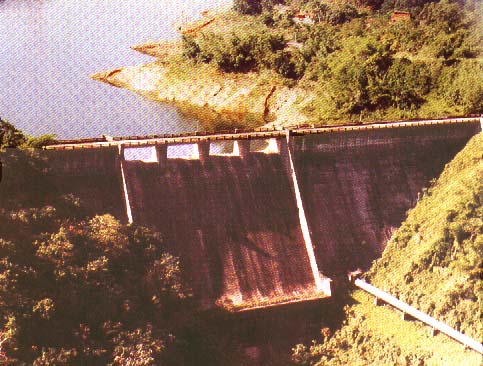

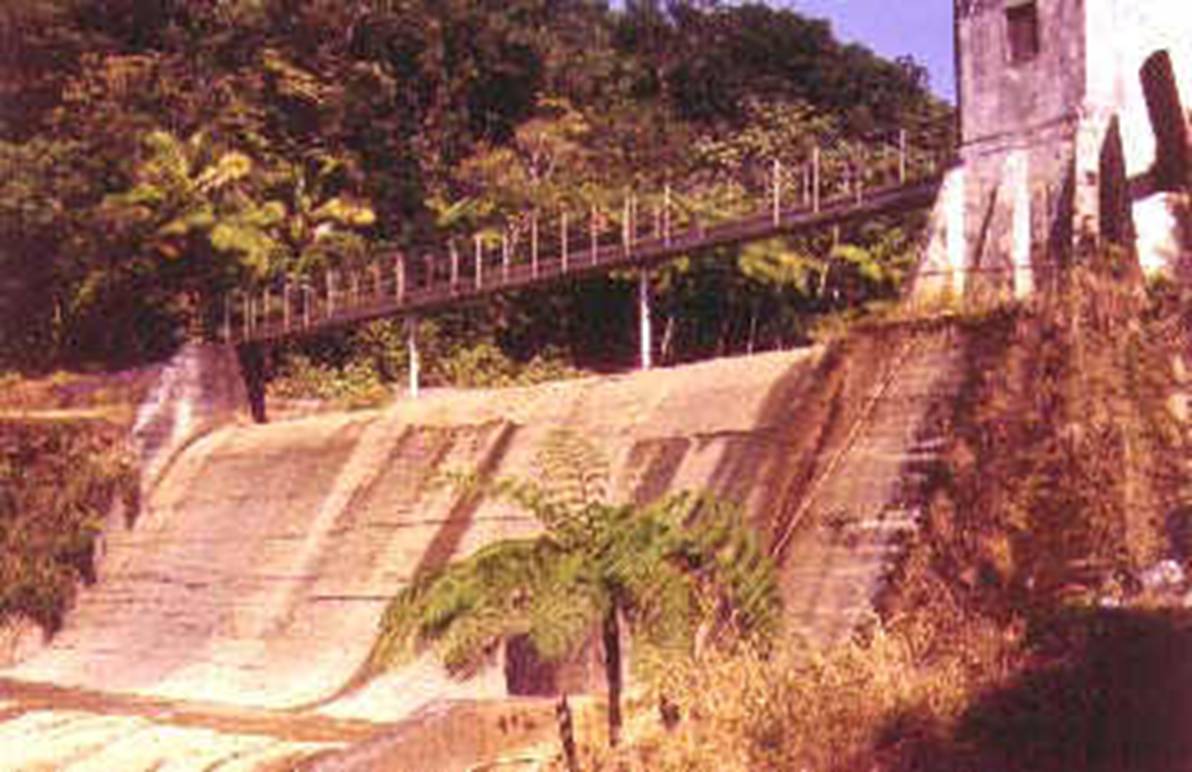

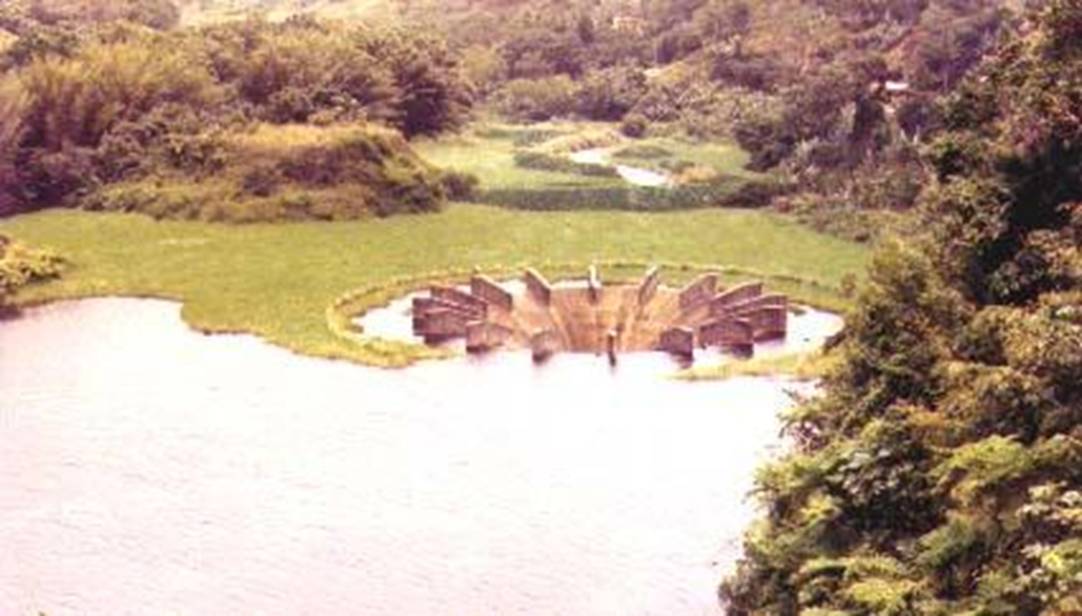

  1. presa de Icacos

Aprovechamiento por derivación del agua:

En las figuras siguientes tenemos un esquema en PLANTA y CORTE de una central de este tipo:

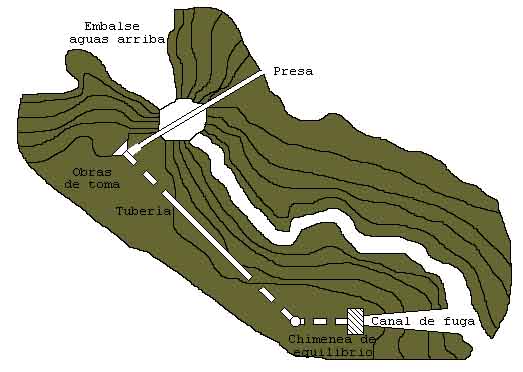

    PLANTA

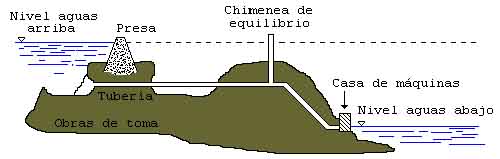

    CORTE

En el lugar apropiado por la topografía del terreno, se ubica la obra de toma de agua, y el líquido se lleva por medio de canales, o tuberias de presión, hasta las proximidades de la casa de máquinas.

    Toma de agua central La Garza

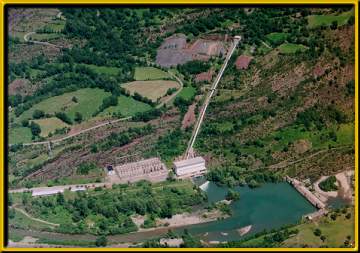

Allí se instala la chimenea de equilibrio, a partir de la cual la conducción tiene un declive más pronunciado, para ingresar finalmente a la casa de máquinas.

    tuberias forzadas

La chimenea de equilibrio es un simple conducto vertical que asegura al cerrar las válvulas de la central, que la energía cinética que tiene el agua en la conducción, se libere en ese elemento como un aumento de nivel y se transforme en energía potencial.

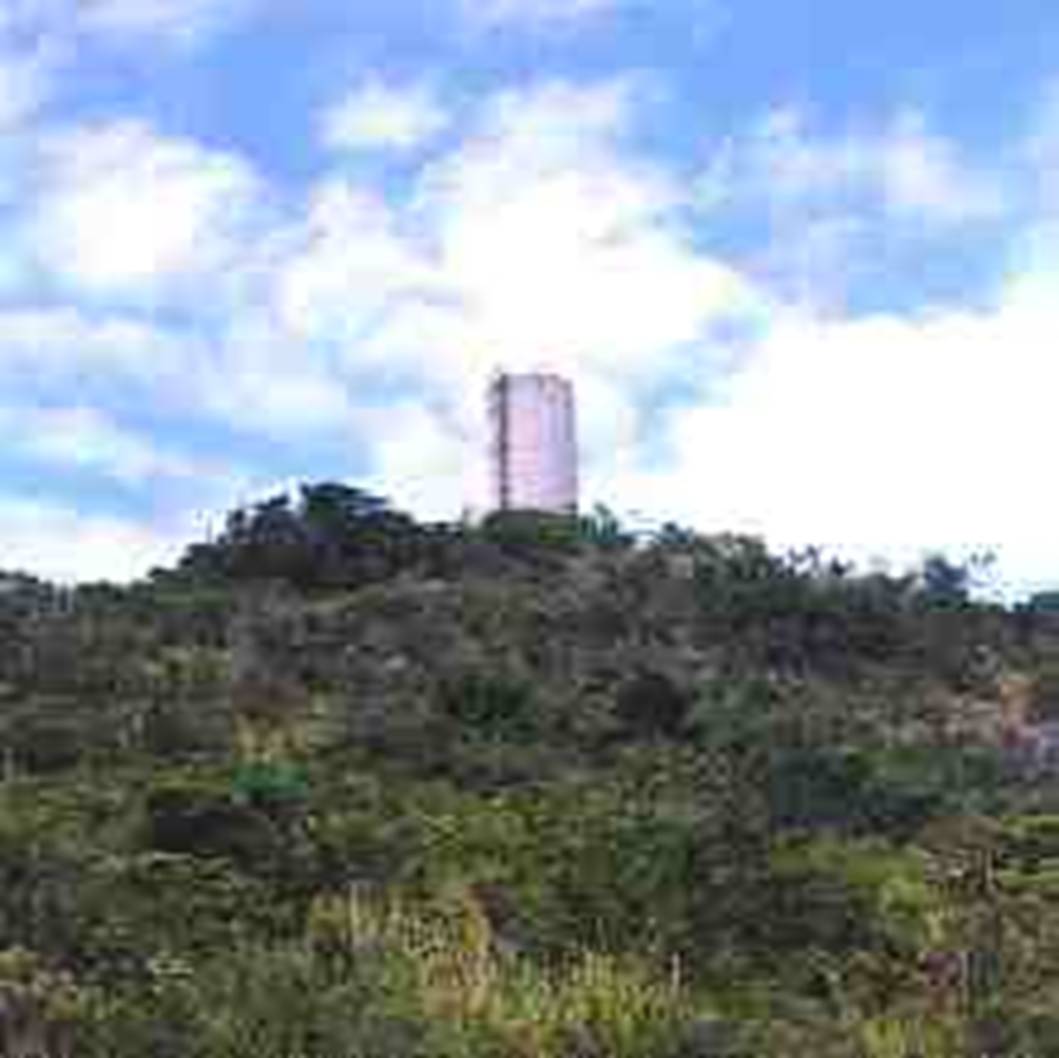

    chimenea de equilibrio

Los desniveles en este tipo de central suelen ser mayores comparados con los que se encuentran en los tipos anteriores de centrales.

Centrales Hidroeléctricas de Bombeo

Las centrales de bombeo son un tipo especial de centrales hidroeléctricas que posibilitan un empleo más racional de los recursos hidraúlicos de un país.

Disponen de dos embalses situados a diferente nivel. Cuando la demanda de energía eléctrica alcanza su máximo nivel a lo largo del día, las centrales de bombeo funcionan como una central convencional generando energía.
Al caer el agua, almacenada en el embalse superior, hace girar el rodete de la turbina asociada a un alternador.
Después el agua queda almacenada en el embalse inferior. Durante las horas del día en la que la demanda de energía es menor el agua es bombeada al embalse superior para que pueda hace rel ciclo productivo nuevamente.
Para ello la central dispone de grupos de motores-bomba o, alternativamente, sus turbinas son reversibles de manera que puedan funcionar como bombas y los alternadores como motores.

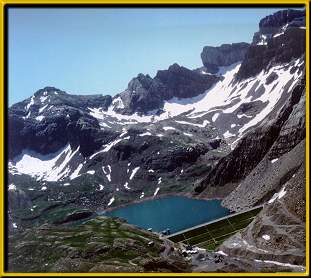

Situada en el curso alto del Aragón, casi en su cabecera, la Central de Ip es la más importante de las obras realizadas para la regulación y aprovechamiento hidroeléctrico de las aguas de este río, procedentes de los deshielos de las cumbres pirenaicas. Consta, en síntesis, de un embalse superior -utilizando el ibón de Ip- capaz de regular las aportaciones naturales de la pequeña cuenca propia, la del vecino ibón de Iserías y otros de posible captación, y de recibir, a la vez, la aportación por bombeo que se produzca. Un embalse inferior sobre el Aragón permite tanto la recepción del agua turbinada y su almacenamiento hasta la hora aconsejable de bombeo como la regulación de parte de las aportaciones naturales del río

Principales componentes de una Central Hidroeléctrica

La Presa

El primer elemento que encontramos en una central hidroeléctrica es la presa o azud, que se encarga de atajar el río y remansar las aguas. Con estas construcciones se logra un determinado nivel del agua antes de la contención, y otro nivel diferente después de la misma. Ese desnivel se aprovecha para producir energía. Las presas pueden clasificarse por el material empleado en su construcción en:

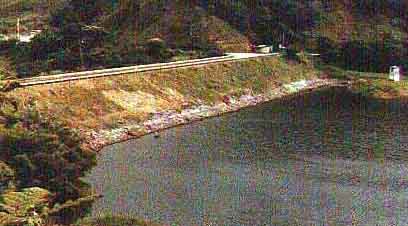

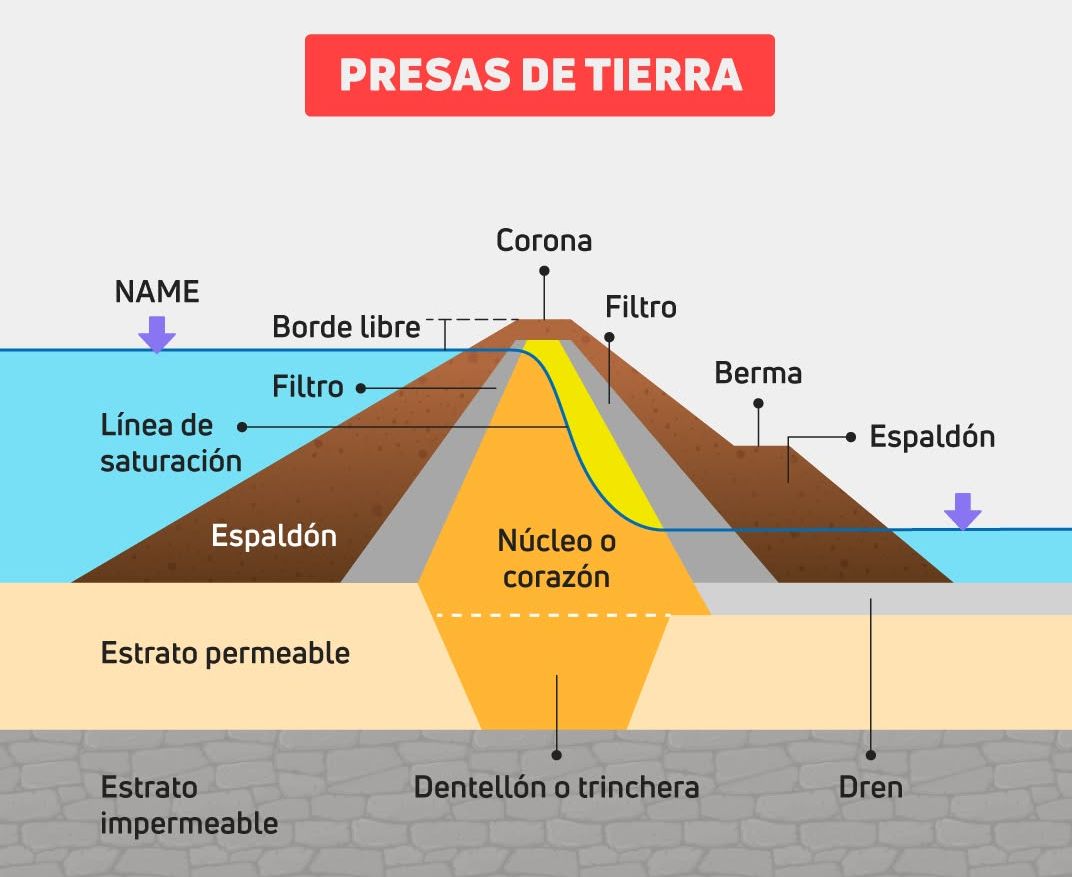

Presa de tierra

presa de tierra

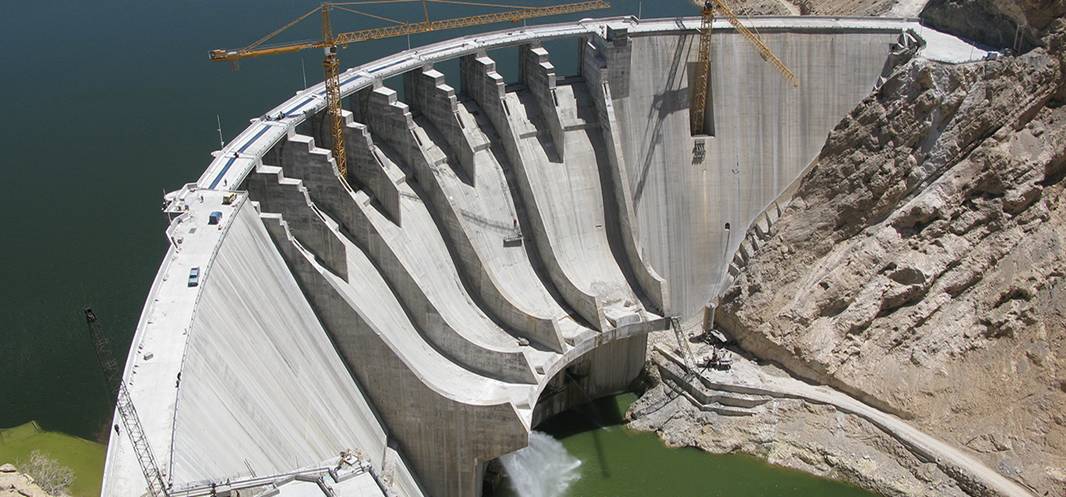

Presa de hormigón

presa de hormigón

Las presas de hormigón son las más utilizadas y se puede a su vez clasificar en: De gravedad: Como se muestra en la figura tienen un peso adecuado para contrarrestar el momento de vuelco que produce el agua

De bóveda:
Necesita menos materiales que las de gravedad y se suelen utilizar en gargantas estrechas.
En estas la presión provocada por el agua se transmite integramente a las laderas por el efecto del arco.

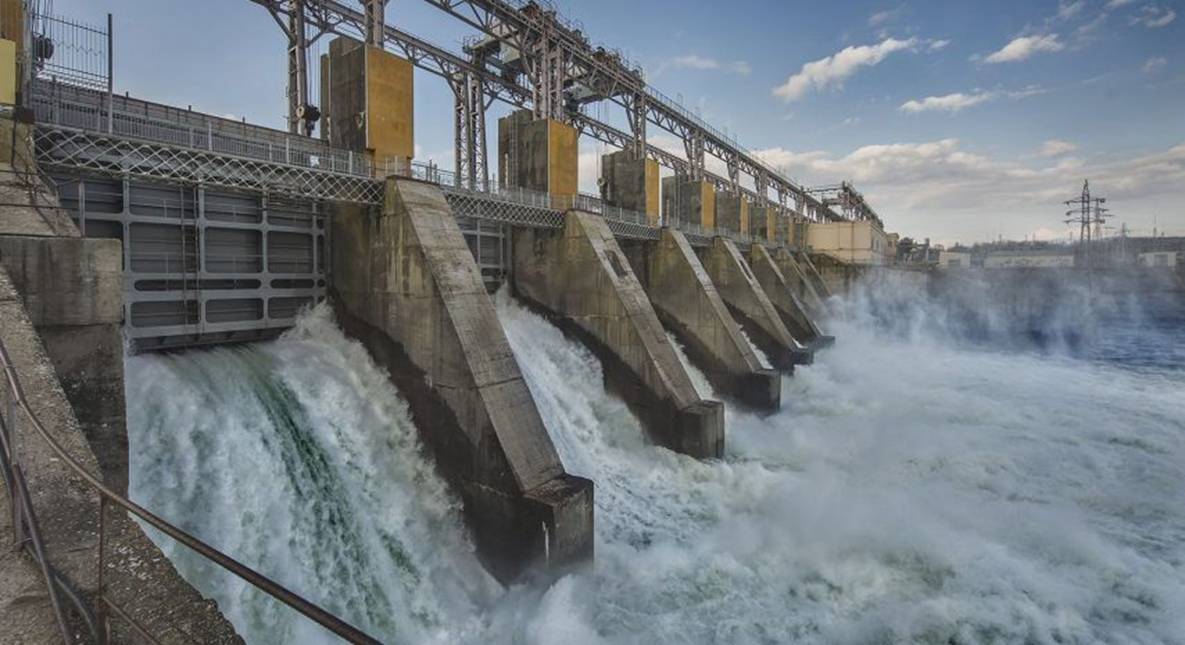

Los Aliviaderos

Los aliviaderos son elementos vitales de la presa que tienen como misión liberar parte del agua detenida sin que esta pase por la sala de máquinas. Se encuentran en la pared principal de la presa y pueden ser de fondo o de superficie.

La misión de los aliviaderos es la de liberar, si es preciso, grandes cantidades de agua o atender necesidades de riego. Para evitar que el agua pueda producir desperfectos al caer desde gran altura, los aliviaderos se diseñan para que la mayoría del líquido se pierda en una cuenca que se encuentra a pie de presa, llamada de amortiguación.
Para conseguir que el agua salga por los aliviaderos existen grandes compuertas, de acero que se pueden abrir o cerrar a voluntad, según la demanda de la situación.

Tomas de agua

Las tomas de agua son construcciones adecuadas que permiten recoger el líquido para lleverlo hasta las máquinas por medios de canales o tuberias. Las tomas de agua de las que parten varios conductos hacia las tuberias, se hallan en la pared anterior de la presa que entra en contacto con el agua embalsada. Estas tomas además de unas compuertas para regular la cantidad de agua que llega a las turbinas, poseen unas rejillas metálicas que impiden que elementos extraños como troncos, ramas, etc. puedan llegar a los álabes y producir desperfectos.

El canal de derivación se utiliza para conducir agua desde la presa hasta las turbinas de la central. Generalmente es necesario hacer la entrada a las turbinas con conducción forzada siendo por ello preciso que exista una cámara de presión donde termina el canal y comienza la turbina. Es bastante normal evitar el canal y aplicar directamente las tuberias forzadas a las tomas de agua de las presas.

Debido a las variaciones de carga del alternador o a condiciones imprevistas se utilizan las chimeneas de equilibrio que evitan las sobrepresiones en las tuberias forzadas y álabes de las turbinas. A estas sobrepresiones se les denomina "golpe de ariete". Cuando la carga de trabajo de la turbina disminuye bruscamente se produce una sobrepresión positiva, ya que el regulador automático de la turbina cierra la admisión de agua.
La chimenea de equilibrio consiste en un pozo vertical situado lo más cerca posible de las turbinas. Cuando existe una sobrepresión de agua esta encuentra menos resistencia para penetrar al pozo que a la cámara de presión de las turbinas haciendo que suba el nivel de la chimenea de equilibrio. En el caso de depresión ocurrirá lo contrario y el nivel bajará. Con esto se consigue evitar el golpe de ariete.
Actúa de este modo la chimenea de equilibrio como un muelle hidraúlico o un condensador eléctrico, es decir, absorbiendo y devolviendo energía.

Las estructuras forzadas o de presión, suelen ser de acero con refuerzos regulares a lo largo de su longitud o de cemnto armado, reforzado con espiras de hierro que deben estar ancladas al terreno mediante solera adecuadas.

Casa de máquinas

Es la construcción en donde se ubican las máquinas (turbinas, alternadores, etc.) y los elementos de regulación y comando.

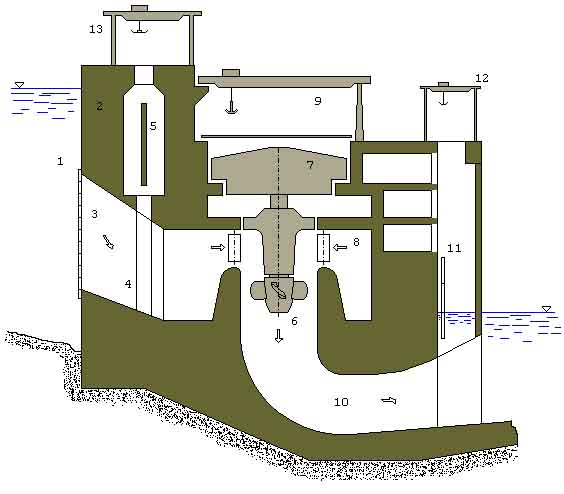

En la figura siguiente tenemos el corte esquemático de una central de caudal elevado y baja caida. La presa comprende en su misma estructura a la casa de máquinas. Se observa en la figura que la disposición es compacta, y que la entrada de agua a la trubina se hace por medio de una cámara construida en la misma presa. Las compuertas de entrada y salida se emplean para poder dejar sin agua la zona de las máquinas en caso de reparación o desmontajes.

En la figura siguiente mostramos el croquis de una central de baja caida y alto caudal, como la anterior, pero con grupos generadores denominados "a bulbo", que están totalmente sumergidos en funcionamiento.

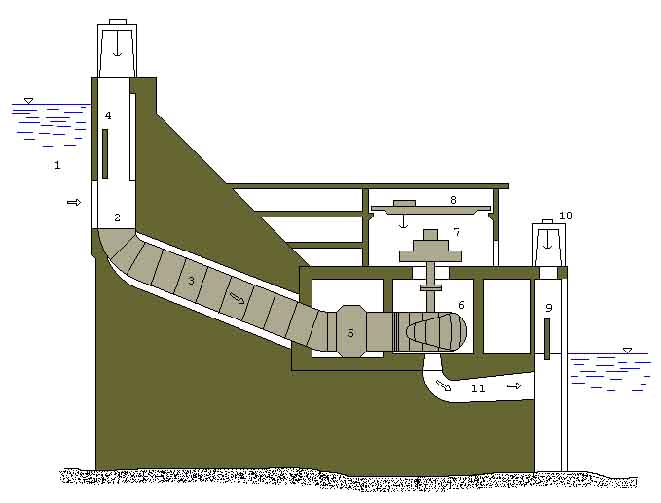

En la figura que sigue se muestra el corte esquemático de una central de caudal mediano y salto también mediano, con la sala de máquinas al pie de la presa. El agua ingresa por las tomas practicadas en el mismo dique, y es llevada hasta las turbinas por medio de conductos metálicos embutidos en el dique.

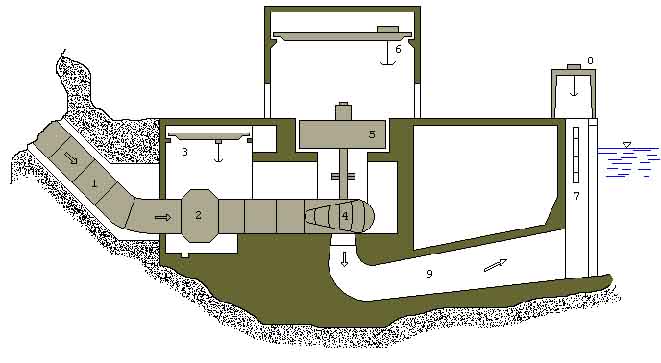

En la figura siguiente tenemos el esquema de una central de alta presión y bajo caudal. Este tipo de sala de máquinas se construye alejadas de la presa.
El agua llega por medio de una tuberia a presión desde la toma, por lo regular alejada de la central, y en el trayecto suele haber una chimenea de equilibrio.
La alta presión del agua que se presenta en estos casos obliga a colocar válvulas para la regulación y cierre , capaces de soportar el golpe de ariete.

Turbinas Hidraúlicas

Hay tres tipos principales de turbinas hidraúlicas: La rueda Pelton La turbina Francis La de hélice o turbina Kaplan.   El tipo más conveniente dependerá en cada caso del salto de agua y de la potencia de la turbina.
En términos generales: La rueda Pelton conviene para saltos grandes. La turbina Francis para saltos medianos. La turbina de hélice o turbina Kaplan para saltos pequeños.

Rueda PELTON:

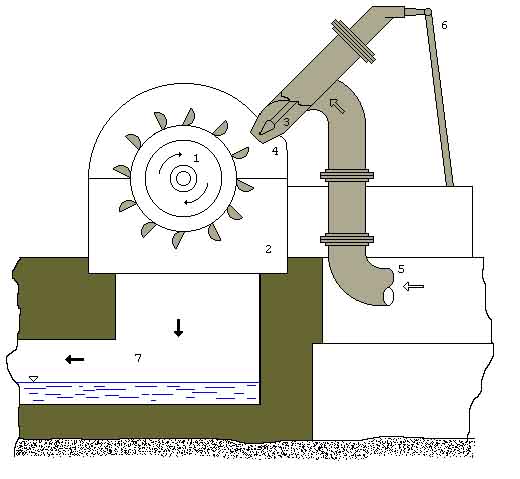

En la figura se muestra un croquis de la turbina en conjunto para poder apreciar la distribución de los componentes fundamentales.
Un chorro de agua convenientemente dirigido y regulado, incide sobre las cucharas del rodete que se encuentran uniformemente distribuidas en la periferia de la rueda. Debido a la forma de la cuchara, el agua se desvia sin choque, cediendo toda su energía cinética, para caer finalmente en la parte inferior y salir de la máquina. La regulación se logra por medio de una aguja colocada dentro de la tubera.
Este tipo de turbina se emplea para saltos grandes y presiones elevadas.

  1. Rodete
  2. Cuchara
  3. Aguja
  4. Tobera
  5. Conducto de entrada
  6. Mecanismo de regulación
  7. Cámara de salida

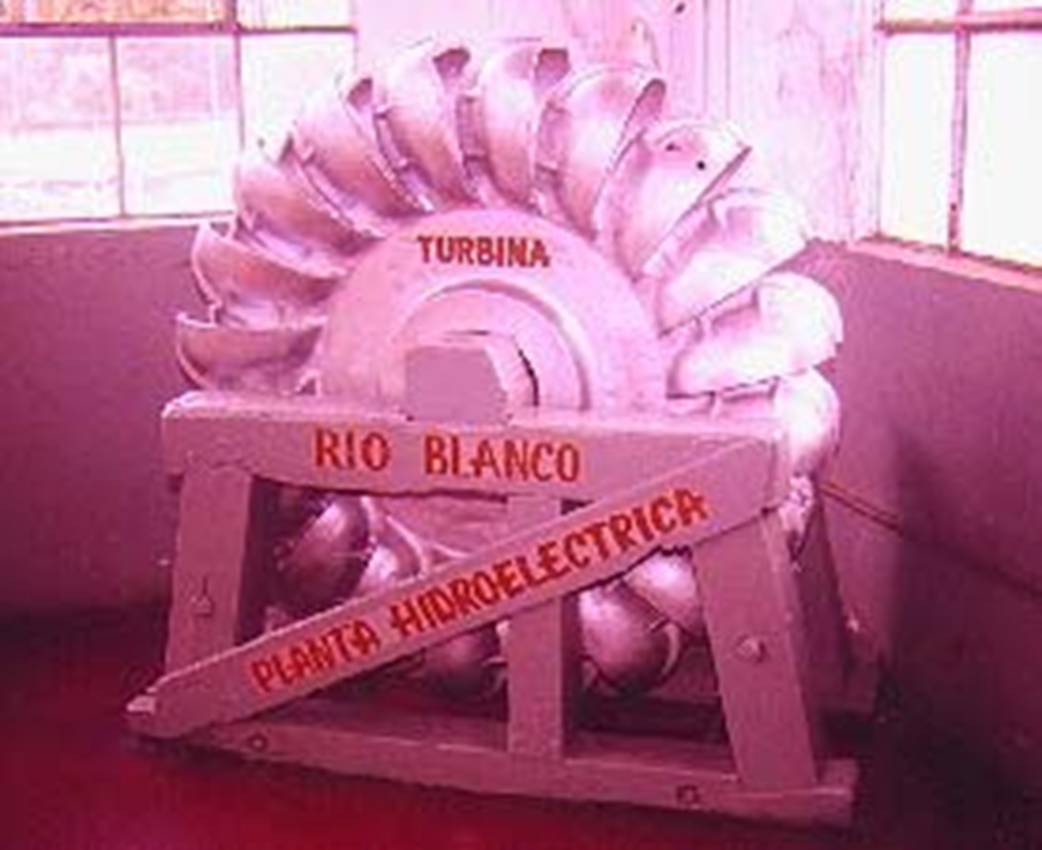

Rodete y cuchara de una turbina Penton

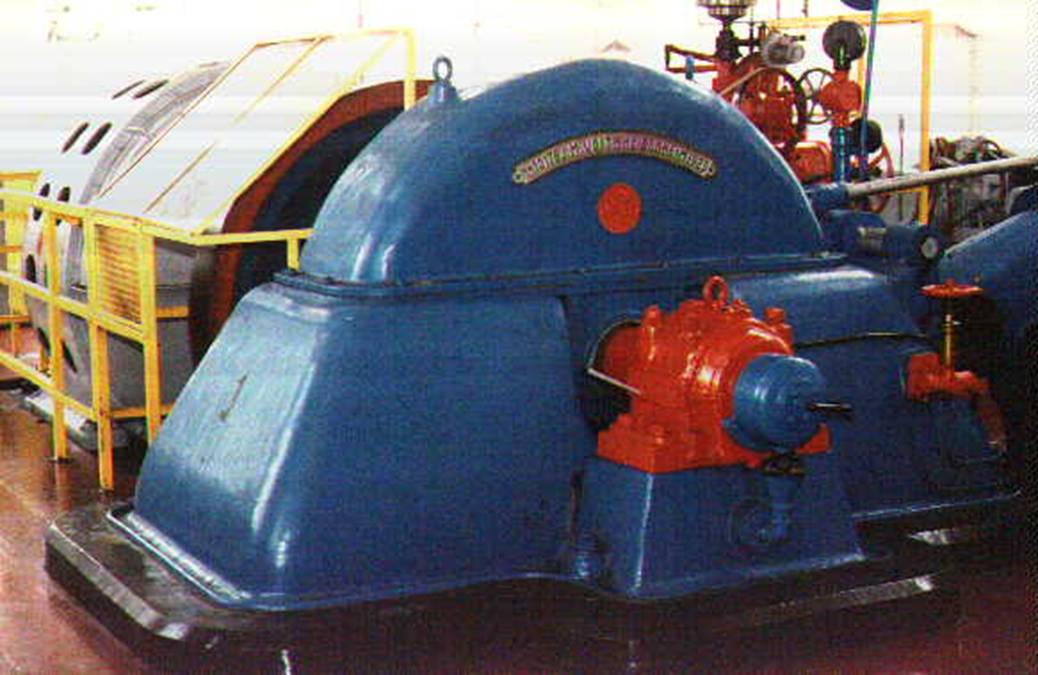

Turbina Penton y alternador

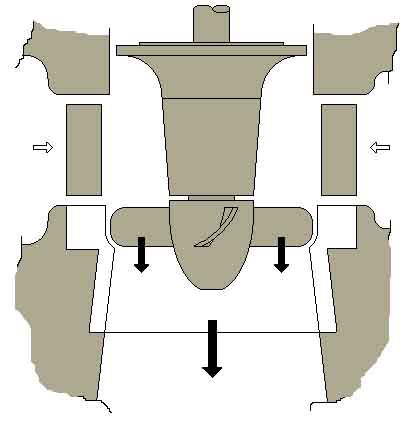

Para saltos medianos se emplean las turbinas Francis, que son de reacción. En el dibujo podemos apreciar la forma general de un rodete y el importante hecho de que el agua entre en una dirección y salga en otra a 90º, situación que no se presenta en las ruedas Pelton. Las palas o álabes de la rueda Francis son alabeadas.

Un hecho también significativo es que estas turbinas en vez de toberas, tienen una corona distribuidora del agua. Esta corona rodea por completo al rodete. Para lograr que el agua entre radialmente al rodete desde la corona distribuidora existe una cámara espiral o caracol que se encarga de la adecuada dosificación en cada punto de entrada del agua. El rodete tiene los álabes de forma adecuada como para producir los efectos deseados sin remolinos ni pérdidas adicionales de caracter hidrodinámico.

Turbina KAPLAN:

En los casos en que el agua sólo circule en dirección axial por los elementos del rodete, tendremos las turbinas de hélice o Kaplan. Las turbinas Kaplan tienen álabes móviles para adecuarse al estado de la carga.
Esta turbinas aseguran un buen rendimiento aún con bajas velocidades de rotación.
La figura muestra un croquis de turbina a hélice o Kaplan.

Desarrollo de la energía hidroeléctrica

La primera central hidroeléctrica se construyó en 1880 en Northumberland, Gran Bretaña. El renacimiento de la energía hidráulica se produjo por el desarrollo del generador eléctrico, seguido del perfeccionamiento de la turbina hidráulica y debido al aumento de la demanda de electricidad a principios del siglo XX. En 1920 las centrales hidroeléctricas generaban ya una parte importante de la producción total de electricidad.

La tecnología de las principales instalaciones se ha mantenido igual durante el siglo XX. Las centrales dependen de un gran embalse de agua contenido por una presa. El caudal de agua se controla y se puede mantener casi constante. El agua se transporta por unos conductos o tuberías forzadas, controlados con válvulas y turbinas para adecuar el flujo de agua con respecto a la demanda de electricidad. El agua que entra en la turbina sale por los canales de descarga. Los generadores están situados justo encima de las turbinas y conectados con árboles verticales. El diseño de las turbinas depende del caudal de agua; las turbinas Francis se utilizan para caudales grandes y saltos medios y bajos, y las turbinas Pelton para grandes saltos y pequeños caudales.

Además de las centrales situadas en presas de contención, que dependen del embalse de grandes cantidades de agua, existen algunas centrales que se basan en la caída natural del agua, cuando el caudal es uniforme. Estas instalaciones se llaman de agua fluente. Una de ellas es la de las Cataratas del Niágara, situada en la frontera entre Estados Unidos y Canadá.

A principios de la década de los noventa, las primeras potencias productoras de hidroelectricidad eran Canadá y Estados Unidos. Canadá obtiene un 60% de su electricidad de centrales hidráulicas. En todo el mundo, la hidroelectricidad representa aproximadamente la cuarta parte de la producción total de electricidad, y su importancia sigue en aumento. Los países en los que constituye fuente de electricidad más importante son Noruega (99%), Zaire (97%) y Brasil (96%). La central de Itaipú, en el río Paraná, está situada entre Brasil y Paraguay; se inauguró en 1982 y tiene la mayor capacidad generadora del mundo.

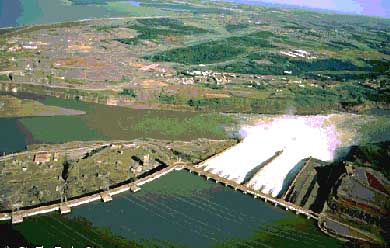

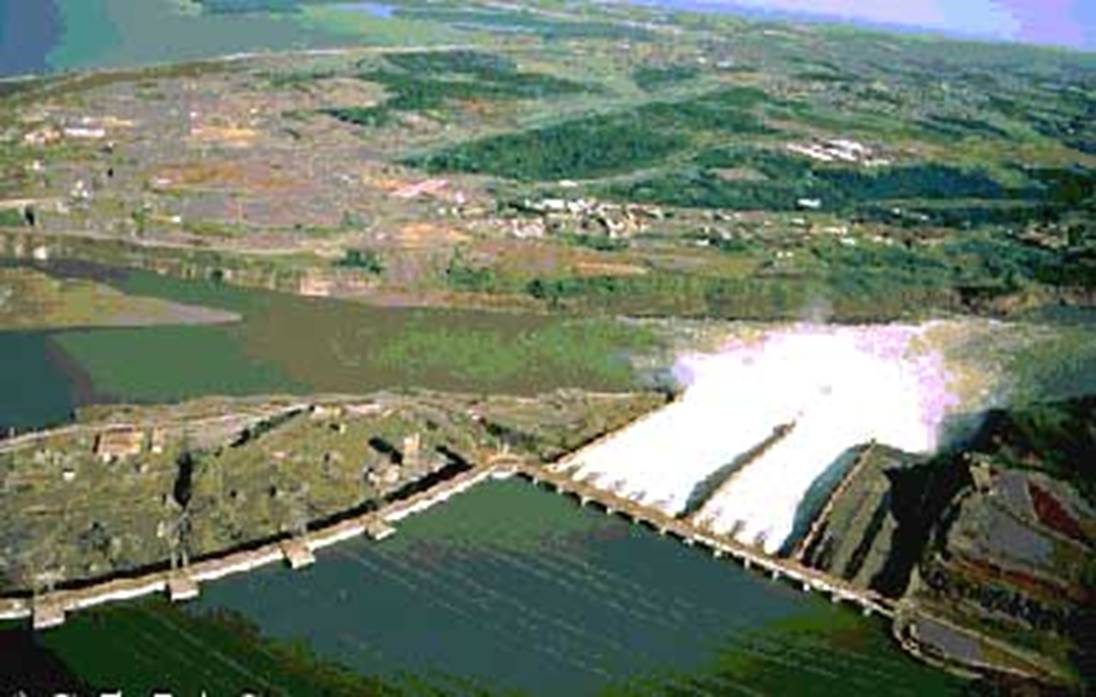

Presa de Itaipú. En esta fotografía aérea puede observarse la presa de Itaipú, proyecto conjunto de Brasil y Paraguay sobre las aguas del río Paraná, y su central hidroeléctrica, la mayor del mundo, de la que se obtienen importantes recursos energéticos para ambos países y el conjunto regional. Con una altura de 196 m, y 8 km. de largo, cuenta con 14 vertederos que actúan como cataratas artificiales. Como referencia, la presa Grand Coulee, en Estados Unidos, genera unos 6.500 Mw y es una de las más grandes. En algunos países se han instalado centrales pequeñas, con capacidad para generar entre un kilovatio y un megavatio. En muchas regiones de China, por ejemplo, estas pequeñas presas son la principal fuente de electricidad. Otras naciones en vías de desarrollo están utilizando este sistema con buenos resultados.

                                                                                          Javier de Lucas
